Oil Pump Parts Diagram Exploded View for 77-90 Harley Sportster 1) 77-90 XL. Pin, gear shaft. Replaces OEM: 26430-76

Oil Pump Parts Diagram Exploded View for 77-90 Harley Sportster 2) 77-90 XL. Bushing, gear shaft. Replaces OEM: 26489-75

Oil Pump Parts Diagram Exploded View for 77-90 Harley Sportster 3) 77-90 XL. James gasket, body to case. Paper. Replaces OEM: 26495-75

Oil Pump Parts Diagram Exploded View for 77-90 Harley Sportster 4) 77-85 XL. Complete oil pump assembly. Replaces OEM: 26197-83

Oil Pump Parts Diagram Exploded View for 77-90 Harley Sportster 5) 77-85 XL. James o-ring. Replaces OEM: 26432-76A

Oil Pump Parts Diagram Exploded View for 77-90 Harley Sportster 6) 77-13 XL. Fitting, 90 degree. Replaces OEM: 26496-75A

Oil Pump Parts Diagram Exploded View for 77-90 Harley Sportster 8) 77-81 XL. Gerotor set, feed. Replaces OEM: 26492-75

Oil Pump Parts Diagram Exploded View for 77-90 Harley Sportster 7) 77-81 XL. Gerotor set, return. Replaces OEM: 26491-75

Oil Pump Parts Diagram Exploded View for 77-90 Harley Sportster 10) 77-90 XL. Spring washer. Replaces OEM: 26461-77

Oil Pump Parts Diagram Exploded View for 77-90 Harley Sportster 9) 77-90 XL. Ret. rings, gear shaft. Replaces OEM: 26497-75

Oil Pump Parts Diagram Exploded View for 77-90 Harley Sportster 11) 77-90 XL. James rubber oil seal, outer plate. Replaces OEM: 12036A

Oil Pump Parts Diagram Exploded View for 77-90 Harley Sportster 12) 77-90 XL. Outer plate. Replaces OEM: 26493-75A

Oil Pump Parts Diagram Exploded View for 77-90 Harley Sportster 13) 77-90 XL. Bushing, pump cover. Replaces OEM: 26431-76

Oil Pump Parts Diagram Exploded View for 77-90 Harley Sportster 14) 77-90 XL. James o-ring, cover to body. Replaces OEM: 26434-76A

Oil Pump Parts Diagram Exploded View for 77-90 Harley Sportster 15) 77-90 XL. Lockwasher (set of 25). Replaces OEM: 7036

Oil Pump Parts Diagram Exploded View for 77-90 Harley Sportster 16) 77-E87 XL. James o-ring, check valve. Replaces OEM: 26433-77

Oil Pump Parts Diagram Exploded View for 77-90 Harley Sportster 17) 77-90 XL. Oil pump mount kit, allen head

Oil Pump Parts Diagram Exploded View for 77-90 Harley Sportster 18) 86-90 XL. S&S fitting, 90 degree. Replaces OEM: 26338-68A

Oil Pump Parts Diagram Exploded View for 77-90 Harley Sportster 19) 77-13 XL. Fitting 90 degree. Replaces OEM: 26496-75

Oil Pump Parts Diagram Exploded View for 77-90 Harley Sportster 21) 77-90 XL. Drive gear shaft. Replaces OEM: 26488-75

Oil Pump Parts Diagram Exploded View for 77-90 Harley Sportster 20) 52-76 K, KH, XL. James, oil pump gasket & seal kits

Beweeg over de afbeelding om in te zoomen Klik op de afbeelding om in te zoomen

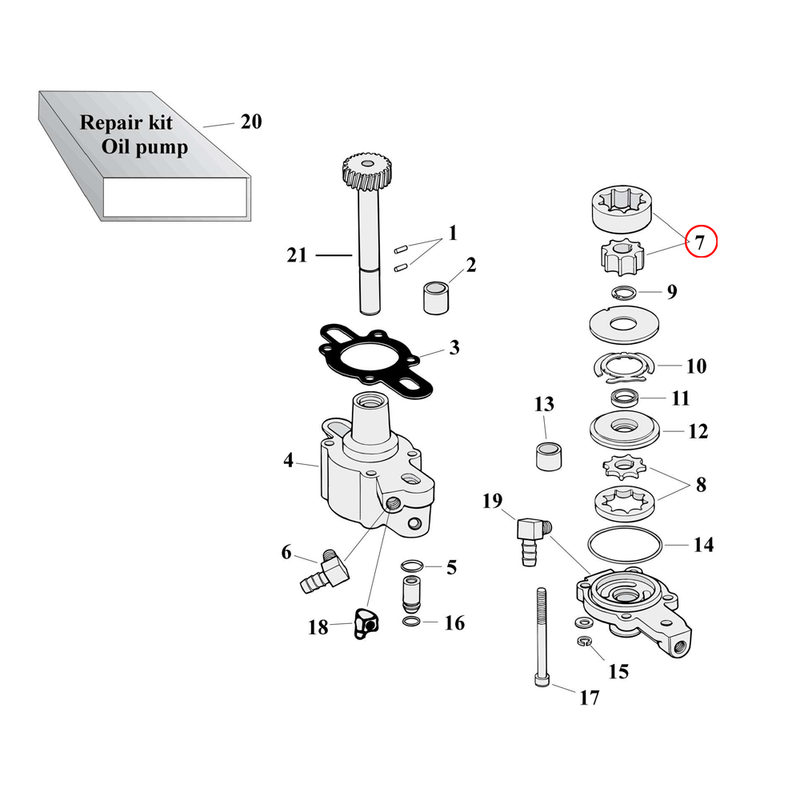

Onderdelen schema oliepomp voor 77-90 Harley Sportster

Name: Onderdelen schema oliepomp voor 77-90 Harley Sportster
Brand: Customhoj
SKU: A316-482721
Price: 8.95 EUR
Availability: OutOfStock

CustomhojSKU: A316-482721

Geen beoordelingen

Past op: 2) 77-90 XL. Bushing, gear shaft. Replaces OEM: 26489-75

Variant

Prijs:

€4,95

Prijs incl. btw

Voorraad:

Verzonden binnen 72 uur

Hoeveelheid:

Onderdelen schema oliepomp voor 1977-1990 Harley Davidson Sportster

Vervangende oliepomp onderdelen voor Harley Davidson Sportster modellen.

De reserveonderdelen staan met informatie in de volgende volgorde:

Nummer in het explosietekening diagram
Compatibiliteit met specifieke HD-modellen
Beschrijving van het reserveonderdeel
OEM-onderdeelnummer ter referentie

Opmerking: Alle onderdelen worden per stuk verkocht tenzij anders vermeld
Opmerking: Afbeelding alleen ter illustratie, opengewerkte weergave kan per model verschillen

Oliepomponderdelen voor 1954-1976 Harley Sportsters hier verkrijgbaar
Oliepomp onderdelen voor 1991-2022 Harley Sportsters hier verkrijgbaar

Variant: 1) 77-90 XL. Pin, gear shaft. Replaces OEM: 26430-76
SKU: A000-DISCONTINUED

Variant: 2) 77-90 XL. Bushing, gear shaft. Replaces OEM: 26489-75
SKU: A316-482721
OEM: 26489-75
DPN: 580316

Variant: 3) 77-90 XL. James gasket, body to case. Paper. Replaces OEM: 26495-75
SKU: A490-420895
MPN: 26495-75
OEM: 26495-75
DPN: 518490

Variant: 3) 77-90 XL. Cometic gasket, body to case. Paper. Replaces OEM: 26495-75
SKU: A435-463840
MPN: C9399
OEM: 26495-75
DPN: 561435

Variant: 3) 77-90 XL. Cometic gasket, body to case. .032" AFM. Replaces OEM: 26495-75
SKU: A736-464141
MPN: C9399F
OEM: 26495-75
DPN: 561736

Variant: 3) 77-90 XL. James gasket, body to case. Foamet. Replaces OEM: 26495-75
SKU: A148-872553
MPN: 26495-75-F
OEM: 26495-75
DPN: 970148

Variant: 4) 77-85 XL. Complete oil pump assembly. Replaces OEM: 26197-83
SKU: A264-482669
OEM: 26197-83
DPN: 580264

Variant: 4) 86-90 XL. Complete oil pump assembly. Replaces OEM: 26204-86
SKU: A269-482674
OEM: 26204-86
DPN: 580269

Variant: 4) 67-76 XL & 70-76 XLCH. Complete oil pump assembly. Replaces OEM: 26204-67A
SKU: A000-DISCONTINUED

Variant: 5) 77-85 XL. James o-ring. Replaces OEM: 26432-76A
SKU: A735-421140
MPN: 26432-76-A
OEM: 26432-76A
DPN: 518735

Variant: 5) 77-85 XL. Cometic o-ring. Replaces OEM: 26432-76A
SKU: A301-463706
MPN: C9287
OEM: 26432-76A
DPN: 561301

Variant: 6) 77-13 XL. Fitting, 90 degree. Replaces OEM: 26496-75A
SKU: A385-404790
OEM: 26496-75A
DPN: 502385

Variant: 7) 77-81 XL. Gerotor set, return. Replaces OEM: 26491-75
SKU: A000-DISCONTINUED

Variant: 7) 82-90 XL. Gerotor set, return. Replaces OEM: 26491-83
SKU: A000-DISCONTINUED

Variant: 8) 77-81 XL. Gerotor set, feed. Replaces OEM: 26492-75
SKU: A000-DISCONTINUED

Variant: 8) 82-85 XL. Gerotor set, feed. Replaces OEM: 26492-83
SKU: A000-DISCONTINUED

Variant: 8) 86-90 XL. Gerotor set, feed. Replaces OEM: 26492-86
SKU: A000-DISCONTINUED

Variant: 9) 77-90 XL. Ret. rings, gear shaft. Replaces OEM: 26497-75
SKU: A605-411010
OEM: 26497-75
DPN: 508605

Variant: 10) 77-90 XL. Spring washer. Replaces OEM: 26461-77
SKU: A000-DISCONTINUED

Variant: 11) 77-90 XL. James rubber oil seal, outer plate. Replaces OEM: 12036A
SKU: A510-420915
MPN: 12036
OEM: 12036
DPN: 518510

Variant: 11) 77-90 XL. James metal oil seal, outer plate. Replaces OEM: 12036A
SKU: A157-428562
MPN: 12036-A
OEM: 12036A
DPN: 526157

Variant: 11) 77-90 XL. Cometic oil seal, outer plate. Replaces OEM: 12036A
SKU: A434-463839
MPN: C9376
OEM: 12036A
DPN: 561434

Variant: 12) 77-90 XL. Outer plate. Replaces OEM: 26493-75A
SKU: A000-DISCONTINUED

Variant: 13) 77-90 XL. Bushing, pump cover. Replaces OEM: 26431-76
SKU: A176-845581
OEM: 26431-76
DPN: 943176

Variant: 14) 77-90 XL. James o-ring, cover to body. Replaces OEM: 26434-76A
SKU: A500-420905
MPN: 26434-76-A
OEM: 26434-76A
DPN: 518500

Variant: 14) 77-90 XL. Cometic o-ring, cover to body. Replaces OEM: 26434-76A
SKU: A453-463858
MPN: C9445
OEM: 26434-76A
DPN: 561453

Variant: 15) 77-90 XL. Lockwasher (set of 25). Replaces OEM: 7036
SKU: A608-888013
MPN: 84569-25 PACK
DPN: 985608

Variant: 16) 77-E87 XL. James o-ring, check valve. Replaces OEM: 26433-77
SKU: A495-420900
MPN: 26433-77
OEM: 26433-77
DPN: 518495

Variant: 17) 77-90 XL. Oil pump mount kit, allen head
SKU: A590-412995
MPN: C-20-56
OEM: 3478A
DPN: 510590

Variant: 17) 91-94 XL. Oil pump mount kit, allen head
SKU: A591-412996
MPN: C-61-56
DPN: 510591

Variant: 17) 71-76 XL. Oil pump mount kit, allen head
SKU: A056-829461
MPN: C-20-36
DPN: 927056

Variant: 18) 86-90 XL. S&S fitting, 90 degree. Replaces OEM: 26338-68A
SKU: A200-433605
MPN: 50-1007
OEM: 26338-68
DPN: 531200

Variant: 18) 86-90 XL. Fitting, 90 degree. Replaces OEM: 26338-68A
SKU: A375-807780
OEM: 26338-68A
DPN: 905375

Variant: 19) 77-13 XL. Fitting 90 degree. Replaces OEM: 26496-75
SKU: A385-404790
OEM: 26496-75A
DPN: 502385

Variant: 20) 52-76 K, KH, XL. James, oil pump gasket & seal kits
SKU: A662-458067
MPN: 54-XL
DPN: 555662

Variant: 20) 77-90 XL. James, oil pump gasket & seal kits
SKU: A663-458068
MPN: 77-XL
DPN: 555663

Variant: 21) 77-90 XL. Drive gear shaft. Replaces OEM: 26488-75
SKU: A668-893073
OEM: 26488-75
DPN: 990668
